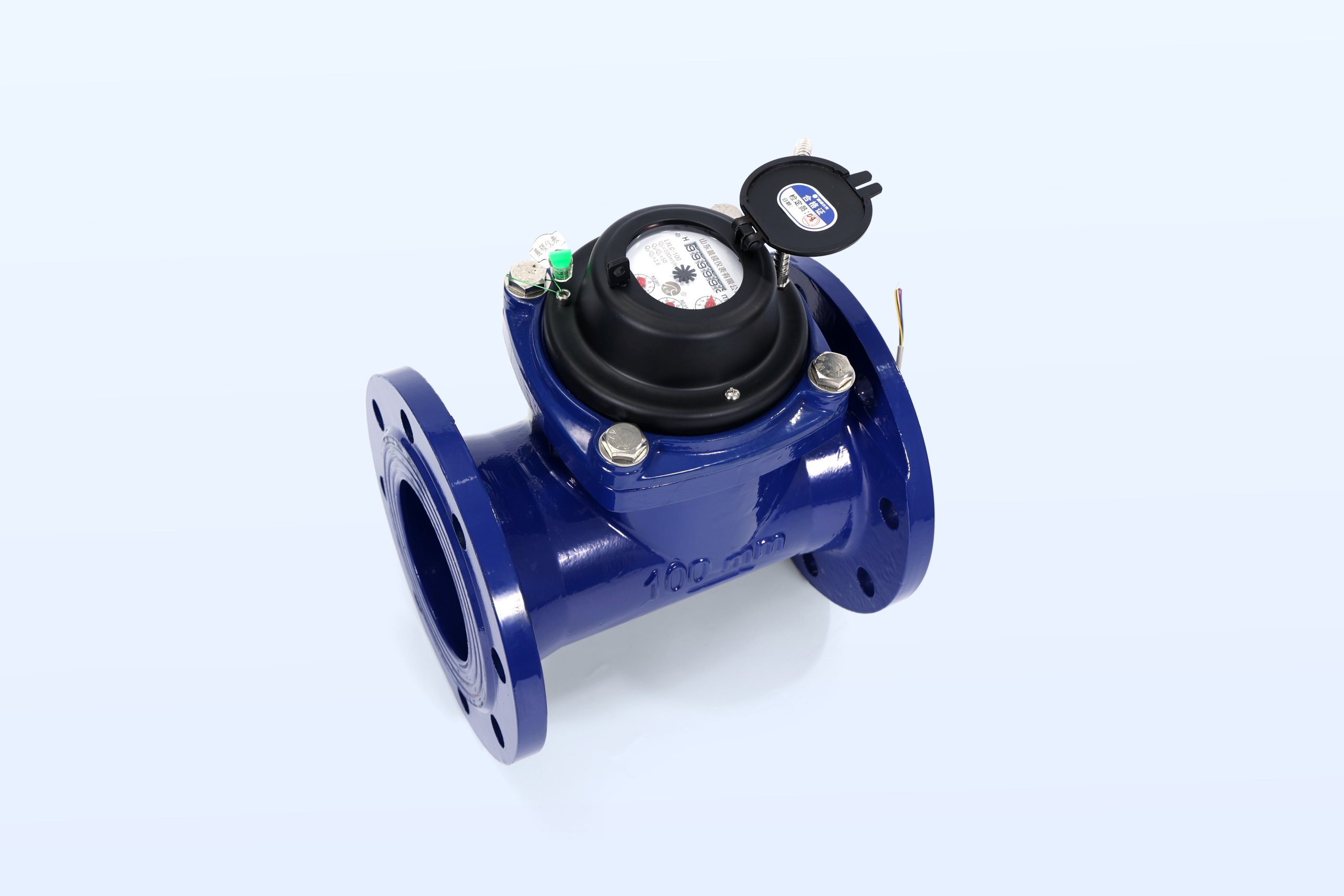

LXLC-100

+861556294599

メッセージ接触

アドバンテージ

製品構造と機能

取り外し可能なカートリッジ：統合されたらせんタービン、ベアリング、ギアトランスミッションメカニズムを簡単にメンテナンスするためのメカニズム{{url_placeholder_0}}

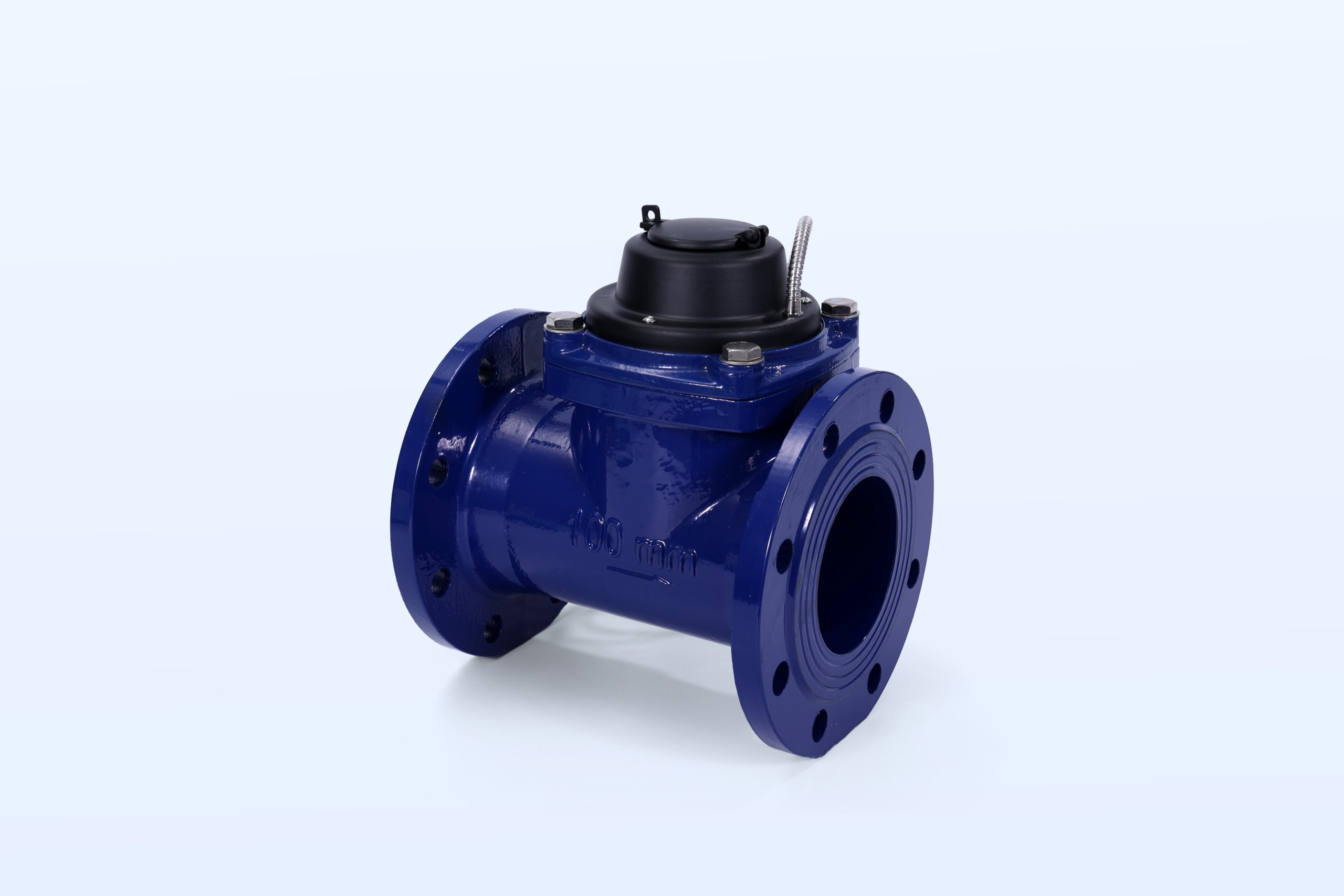

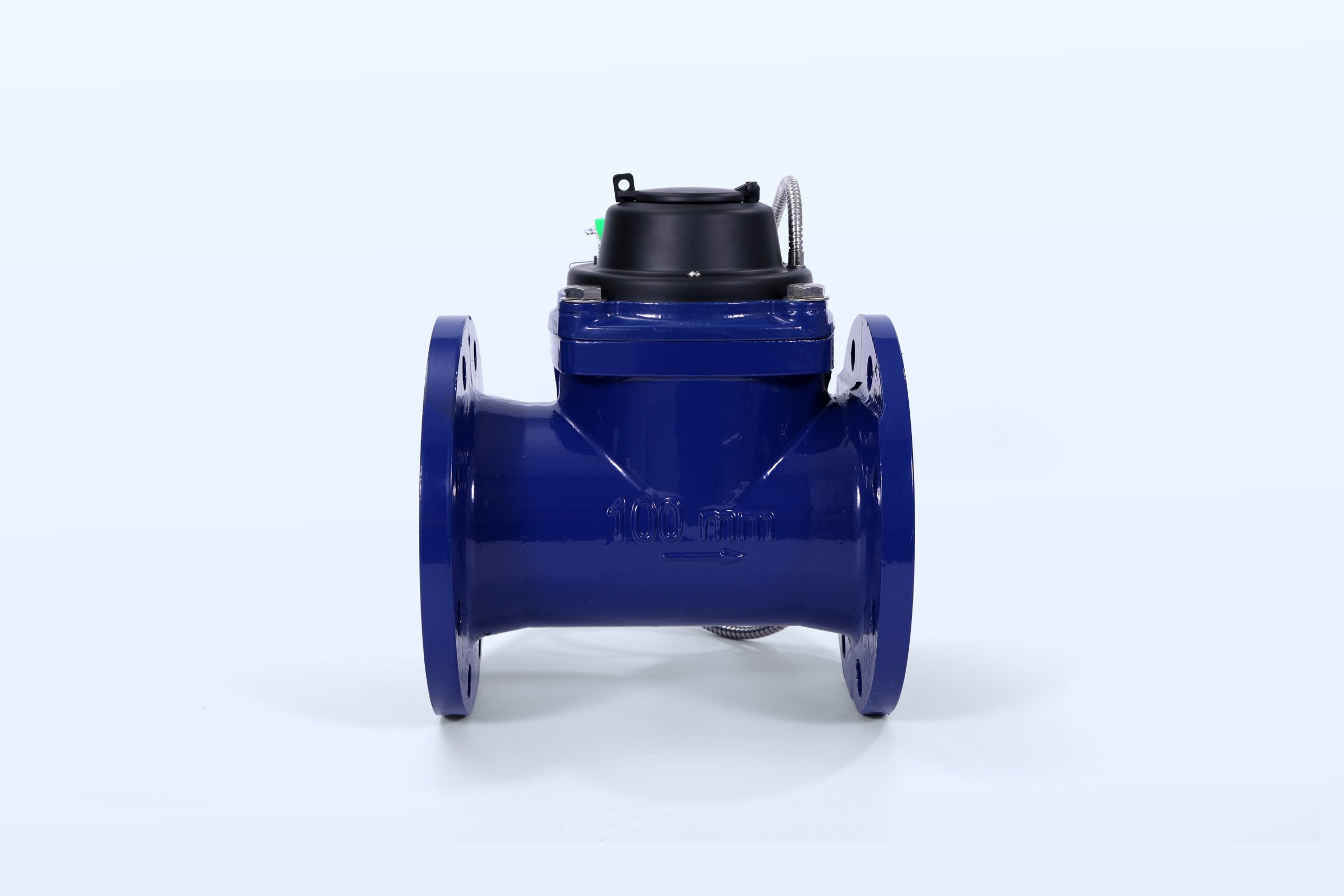

ハウジング：鋳鉄{{url_placeholder_0}}鉄{{url_placeholder_1}}鋼（オプション）強い腐食抵抗を備えた鋼

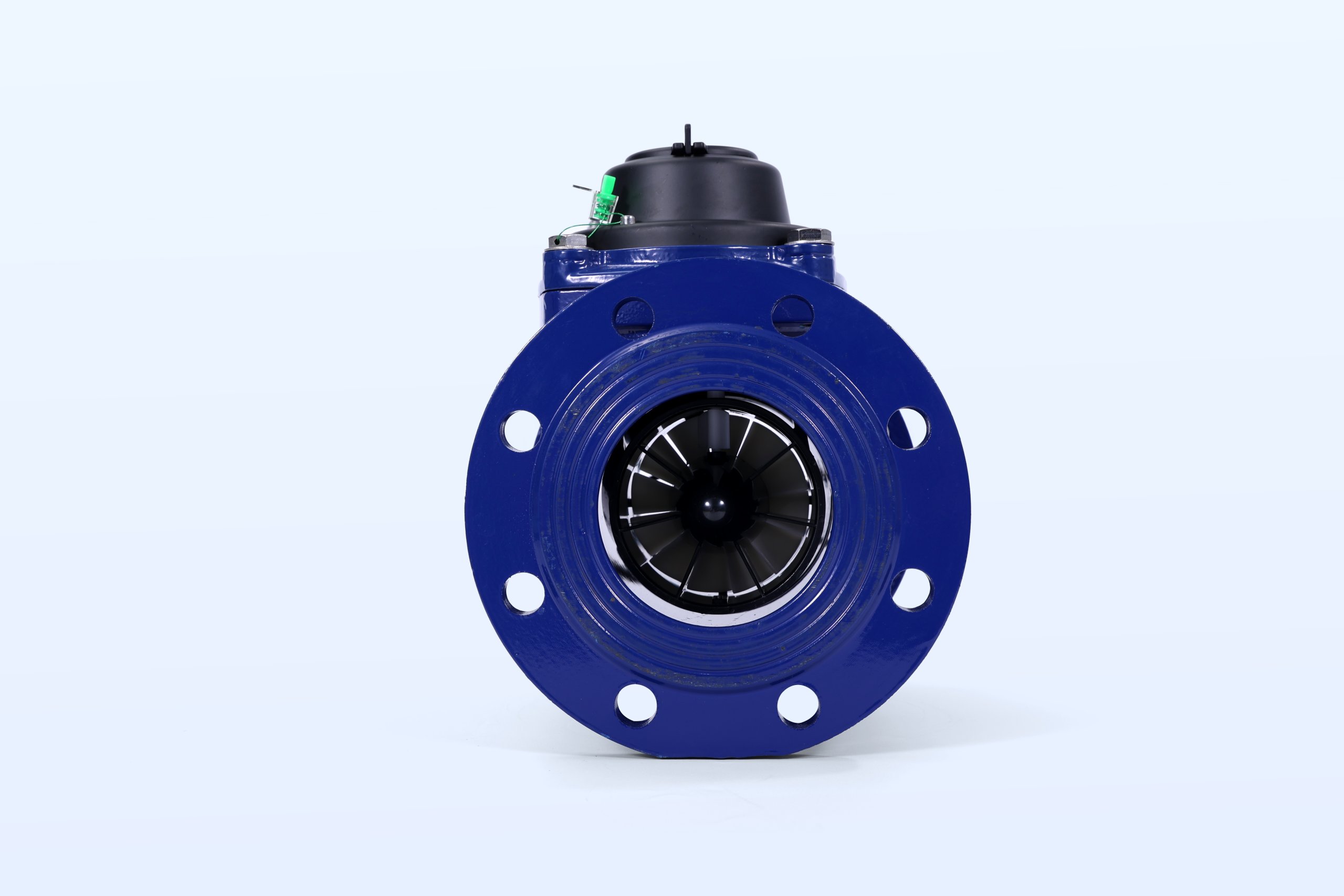

らせんタービン：水平方向の軸方向フロー設計により、高流量と安定した測定での耐性が低いことが保証されます

登録：メカニカルダイヤルまたはスマートリモートトランスミッションモジュール（オプション）

コアの利点

低圧損失：水平方向のらせん構造が流れ抵抗を最小限に抑え、大径パイプラインに最適です

高いメンテナビリティ：取り外し可能なカートリッジは、完全なメーター交換なしで部分的な交換を可能にし、メンテナンスコストを削減します

ワイドターンダウン比（50：1）：最小流量（Q₁）から最大容量（Q₄）までの正確な測定

延長寿命：耐摩耗性のベアリングは、10年以上のサービス寿命を確保します（通常の条件下）

典型的なアプリケーション

パラメーター	価値	備考
公称直径（DN）	100mm	フランジ接続（PN16）
永久流量（Q₃）	100m³/h	最大連続動作流
移行流量（Q₂）	3.2m³/h	高測定ゾーンと低測定ゾーン間のしきい値
最小流量（Q₁）	2.0m³/h	最小測定可能なフロー
過負荷流量（Q₄）	125m³/h	最大短期許容流（≤1時間{{url_placeholder_0}}）
ターンダウン比（Q₃/Q₁）	50:1	流れの変動の広い範囲
精度クラス：クラス2
エラートレランス：±2％（ハイゾーン）、±5％（低ゾーン）
マックス。
圧力損失（Q₃で）：≤0.03MPA低圧損失設計
温度範囲： - 冷水：0.1〜30°C - お湯：30〜90°C（カスタマイズが必要）
ボディマテリアル：鋳鉄{{url_placeholder_0}}鉄{{url_placeholder_1}}鋼
カートリッジ素材：耐摩耗性エンジニアリングプラスチック +ステンレス鋼シャフトデタッチ可能なデザイン
